Los equipos de ingeniería solar suelen perder un tiempo precioso y se exponen al riesgo de cometer errores humanos al copiar los bocetos iniciales de los diseños en programas de dibujo independientes para elaborar la documentación técnica. Trasladar los diseños de una plataforma a otra es un quebradero de cabeza constante. Virto.CAD resuelve este problema incorporando herramientas de automatización especializadas directamente al software CAD estándar, lo que permite a los ingenieros gestionar diseños solares completos y la planificación técnica detallada en un único espacio de trabajo con el que ya están familiarizados.

Elegir la plataforma de ingeniería adecuada implica comprender exactamente qué hace y qué sistemas requiere. Virto.CAD funciona exclusivamente como complemento para AutoCAD y BricsCAD, y está especialmente enfocado a instalaciones comerciales, industriales y a gran escala. Esta reseña analiza sus características, el proceso de configuración y los precios para ayudar a tu equipo a determinar si es adecuado para tus proyectos de dibujo técnico.

¿Qué es Virto.CAD?

Virto.CAD es un complemento específico para el diseño de sistemas fotovoltaicos solares desarrollado por Virto Solar, una empresa de software belga especializada en herramientas de ingeniería para el sector de las energías limpias. Pertenece a la categoría de software de diseño e ingeniería solar y está diseñado para diseñadores de sistemas solares comerciales e industriales (C&I), promotores de proyectos a gran escala, empresas de EPC e ingenieros especializados en energía fotovoltaica.

A diferencia de las aplicaciones web básicas creadas principalmente para elaborar presupuestos de venta rápidos, Virto.CAD ofrece una precisión de nivel de ingeniería al funcionar directamente dentro del entorno de trabajo de AutoCAD o BricsCAD. Automatiza tareas repetitivas, como la colocación de paneles y el trazado de complejas líneas de cadenas eléctricas, al tiempo que mantiene plenamente disponibles las herramientas estándar de dibujo CAD.

El software sirve de puente entre los bocetos iniciales del emplazamiento y los planos definitivos listos para la construcción. También puede funcionar junto con Virto.MAX para apoyar a los promotores a lo largo de las diferentes etapas del ciclo de vida de un proyecto solar.

Características

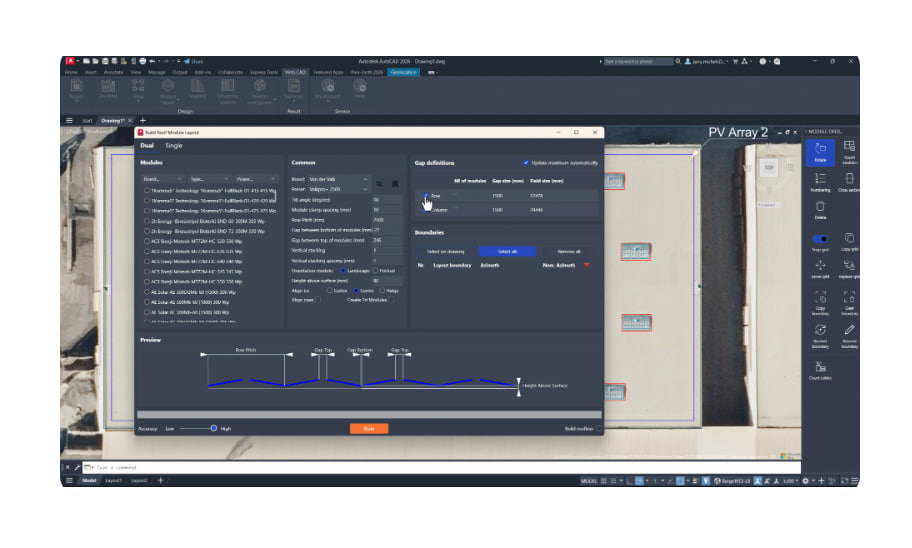

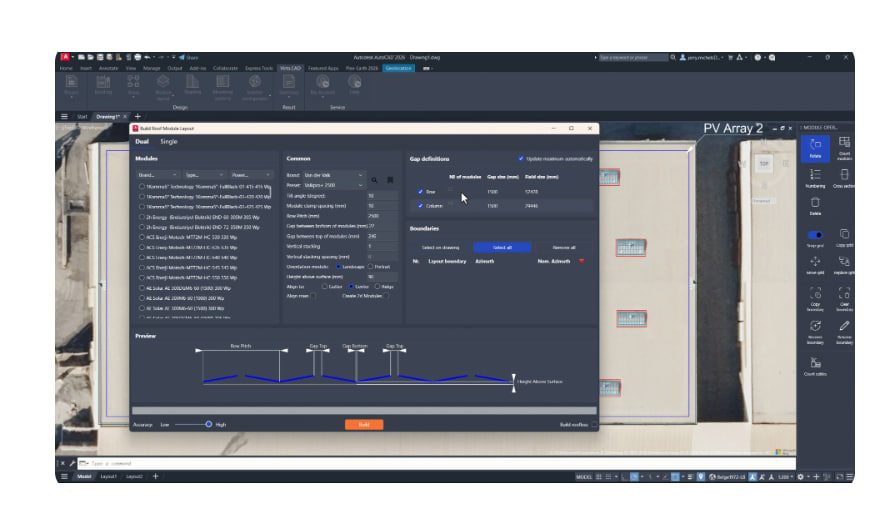

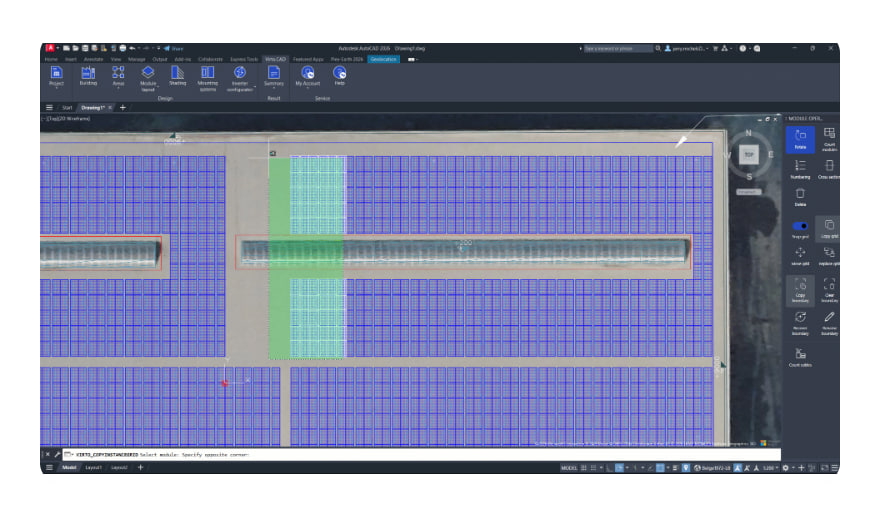

  • Diseños automatizados de módulos: Crea rápidamente diseños solares en 2D y 3D en tejados complejos o terrenos irregulares utilizando los límites especificados y las reglas de montaje.

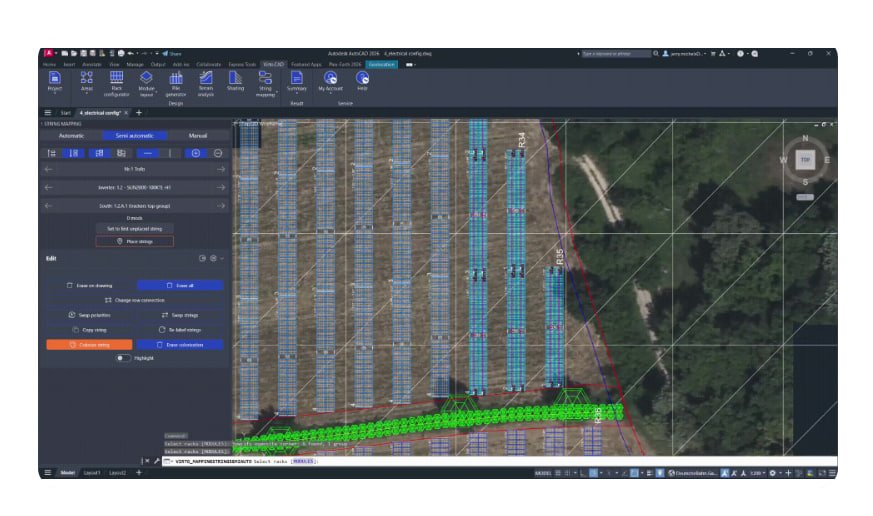

  • Planos automatizados de cadenas: Traza las cadenas eléctricas en grandes instalaciones en suelo o en tejados comerciales, lo que reduce las horas de trazado manual de líneas sin perder precisión.
  • Diagrama unifilar: Genera diagramas eléctricos visuales que facilitan a los diseñadores el seguimiento de las rutas de alimentación y la inspección de los componentes individuales del sistema.
  • Herramientas de topografía y terreno: Importa levantamientos con drones o datos LiDAR para crear modelos 3D detallados del emplazamiento e identificar colinas, valles y variaciones de pendiente en proyectos con instalación en suelo.

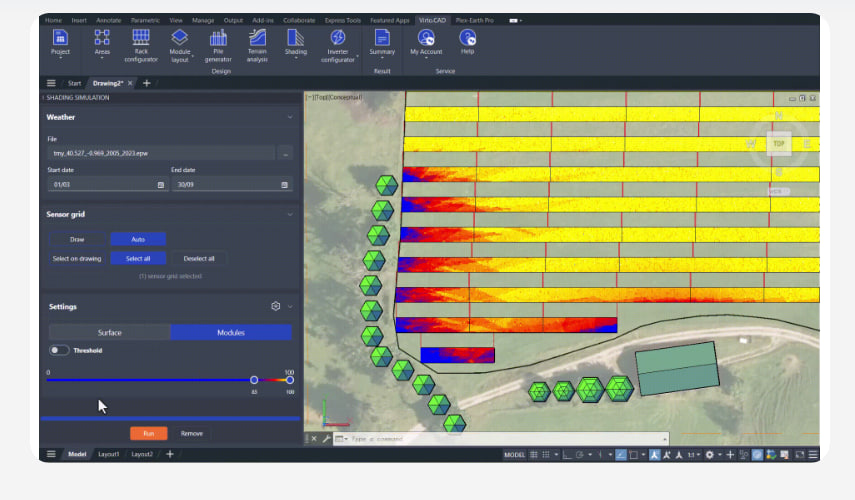

  • Simulación de sombreado y sombras: Realiza análisis de sombras directamente en el espacio de trabajo CAD, lo que ayuda a los diseñadores a evitar obstáculos y optimizar la colocación de los paneles.
  • Exportación de la lista de materiales: Realiza un seguimiento de los módulos, las estructuras de montaje, los cables y otros componentes del sistema para generar una hoja de cálculo organizada para los equipos de aprovisionamiento.

Precios de Virto.CAD

Virto.CAD utiliza un modelo de precios basado en suscripción que varía en función de las funciones y el número de usuarios necesarios. La versión básica cuesta aproximadamente 288,88 dólares al mes, mientras que los planes avanzados y las implementaciones para equipos grandes requieren un presupuesto empresarial personalizado.

La empresa ofrece periodos de prueba gratuitos y demostraciones personalizadas para las empresas que deseen evaluar el software antes de adquirir una suscripción.

Virto.CAD es un complemento, por lo que los usuarios deben disponer ya de una licencia activa de AutoCAD o BricsCAD Pro. Estos costes de licencia independientes deben incluirse al calcular el presupuesto total del software. Los contratos de software estándar también pueden especificar que los costes básicos de la suscripción aumenten un 2 % anual.

Integraciones

Integraciones con suites de diseño

  • AutoCAD
  • BricsCAD Pro

Herramientas de simulación solar

  • PVsyst: Exporta archivos de proyecto compatibles para simulaciones detalladas de producción energética y rendimiento.

Complementos de socios y formatos de datos

  • Plex-Earth: Admite la importación de imágenes de satélite e información del terreno.
  • Archivos LiDAR y de escaneo con drones: Lee datos estándar en formato CSV y de nubes de puntos XYZ.

Fabricantes de sistemas de montaje

  • PanelClaw / CPX
  • Van der Valk Solar Systems

Cómo configurar Virto.CAD

  1. Reserva una demostración en directo o regístrate para obtener un periodo de evaluación gratuito a través de la página web oficial de Virto Solar.
  2. Comprueba que tu ordenador cumple los requisitos de software y hardware para AutoCAD o BricsCAD.
  3. Descarga el archivo de instalación facilitado por el equipo de atención al cliente de Virto Solar.
  4. Instala el complemento e introduce tu clave de licencia en el software CAD anfitrión para activar las barras de herramientas de Virto.CAD.
  5. Importa tus catálogos de hardware preferidos o configura especificaciones personalizadas de estructuras de montaje en el panel de configuración principal.

Cómo utilizar Virto.CAD

Para empezar, abre AutoCAD o BricsCAD. Las barras de herramientas personalizadas de Virto.CAD deberían aparecer en la interfaz estándar. Un flujo de trabajo típico comienza dibujando los límites del proyecto sobre imágenes de satélite importadas, un levantamiento con dron o un mapa del terreno.

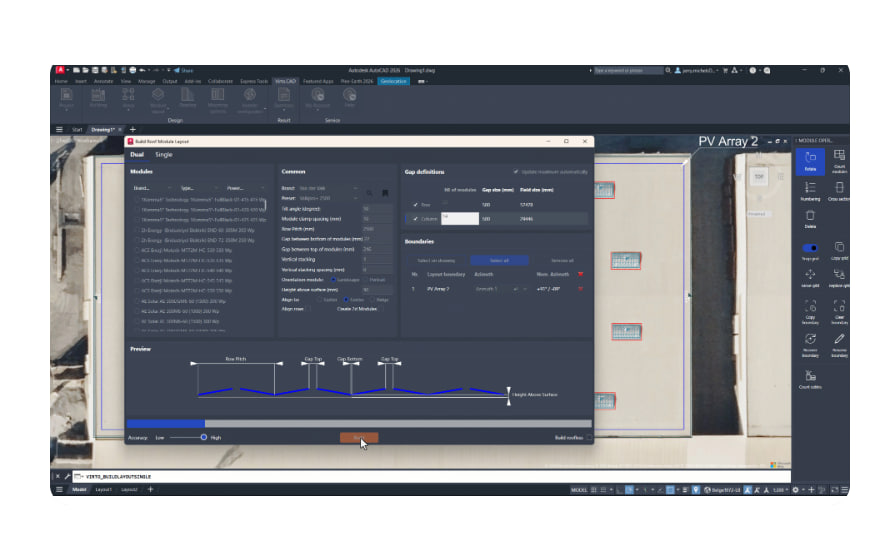

A continuación, los diseñadores configuran parámetros como la separación entre filas, el tipo de módulo, el ángulo de inclinación, la orientación y las distancias requeridas respecto a los bordes del tejado o los límites del emplazamiento. Una vez que estos ajustes cumplen los requisitos del proyecto, la herramienta de automatización rellena el área disponible con módulos solares.

A continuación, se pueden utilizar las herramientas de cableado para generar cadenas eléctricas en todo el sistema. Para completar el diseño, los ingenieros pueden crear un diagrama unifilar, evaluar posibles problemas de sombreado y exportar una lista de materiales que contenga las cantidades de equipos necesarias para los departamentos de compras y presupuestos.

Qué se puede gestionar con Virto.CAD

  • Modelos de proyectos en 3D: Diseños de instalaciones en suelo y en tejados creados a partir de datos reales del terreno y la pendiente del emplazamiento.
  • Planos técnicos de construcción: Planos de ingeniería detallados que muestran la ubicación exacta de pilotes, bastidores, módulos e inversores.
  • Mapas de cadenas eléctricas: Planos listos para la construcción que ilustran el trazado de los cables y los grupos de cadenas eléctricas.
  • Diagramas unifilares: Esquemas eléctricos que muestran los componentes del sistema y las rutas del flujo de potencia.
  • Listas de materiales: Hojas de cálculo organizadas que contienen las cantidades de módulos, los requisitos de las estructuras de montaje, las especificaciones de los cables y otros equipos eléctricos.

Preguntas frecuentes

¿Qué hace Virto.CAD?

Virto.CAD es un complemento de ingeniería solar para AutoCAD y BricsCAD. Automatiza tareas que requieren mucho tiempo, como la colocación de paneles, el análisis de sombreado, el trazado de cadenas eléctricas y la creación de planos técnicos, al tiempo que mantiene todo el diseño dentro de un único entorno CAD.

¿Para quién es más adecuado Virto.CAD?

La plataforma está diseñada para ingenieros de energía solar fotovoltaica, promotores de proyectos y equipos de EPC que trabajan en grandes proyectos energéticos comerciales, industriales o a gran escala. Es especialmente adecuada para profesionales que necesitan planos precisos y listos para la construcción, más que propuestas de venta rápidas para viviendas particulares.

¿Puedo calcular el rendimiento energético solar con Virto.CAD?

Virto.CAD no realiza cálculos detallados del rendimiento energético directamente dentro del software. En su lugar, los usuarios pueden exportar planos precisos del proyecto a PVsyst para realizar simulaciones de rendimiento y producción de energía.

¿Cuáles son las mejores alternativas a Virto.CAD?

Entre las alternativas más habituales para proyectos comerciales y a gran escala se incluyen PVcase Ground Mount y otros complementos de ingeniería civil para AutoCAD. También se pueden considerar HelioScope y Aurora Solar cuando los archivos CAD detallados no son esenciales para el flujo de trabajo del proyecto.
