Virto.CAD

Solar-Engineering-Teams verschwenden oft wertvolle Zeit und riskieren menschliche Fehler, wenn sie erste Layout-Skizzen zur Erstellung der technischen Dokumentation in separate Zeichnungsprogramme kopieren. Das Hin- und Herbewegen von Entwürfen zwischen verschiedenen Plattformen bereitet ständig Kopfzerbrechen. Virto.CAD löst dieses Problem, indem es spezialisierte Automatisierungstools direkt in Standard-CAD-Software integriert, sodass Ingenieure komplette Solar-Layouts und die detaillierte technische Planung in einer vertrauten Arbeitsumgebung bearbeiten können.

Die Wahl der richtigen Engineering-Plattform setzt voraus, genau zu verstehen, was sie leistet und welche Systeme sie benötigt. Virto.CAD funktioniert ausschließlich als Plugin für AutoCAD und BricsCAD und ist stark auf gewerbliche, industrielle und großtechnische Anlagen ausgerichtet. Dieser Testbericht untersucht die Funktionen, den Einrichtungsprozess und die Preisgestaltung, um Ihrem Team dabei zu helfen, zu entscheiden, ob die Software für Ihre Zeichnungsprojekte geeignet ist.

Was ist Virto.CAD?

Virto.CAD ist ein spezielles Plugin für die Planung von Solar-PV-Anlagen, das von Virto Solar entwickelt wurde, einem belgischen Softwareunternehmen, das sich auf Engineering-Tools für den Sektor der sauberen Energie spezialisiert hat. Es gehört zur Kategorie der Solar Design & Engineering-Software und richtet sich an Planer von gewerblichen und industriellen (C&I) Solaranlagen, Entwickler von Großanlagen, EPC-Unternehmen sowie spezialisierte PV-Ingenieure.

Im Gegensatz zu einfachen webbasierten Anwendungen, die in erster Linie für schnelle Angebotserstellung konzipiert sind, bietet Virto.CAD technische Präzision, da es direkt innerhalb einer AutoCAD- oder BricsCAD-Arbeitsumgebung läuft. Es automatisiert sich wiederholende Aufgaben wie das Platzieren von Modulen und das Zeichnen komplexer elektrischer Strangleitungen, während die Standard-CAD-Zeichenwerkzeuge weiterhin uneingeschränkt verfügbar bleiben.

Die Software schließt die Lücke zwischen ersten Standortskizzen und den endgültigen, baureifen Bauplänen. Sie kann zudem zusammen mit Virto.MAX eingesetzt werden, um Entwickler in verschiedenen Phasen des Lebenszyklus eines Solarprojekts zu unterstützen.

Funktionen

• Automatisierte Modulauslegungen: Erstellt schnell 2D- und 3D-Solarauslegungen auf komplexen Dächern oder unregelmäßigen Freiflächen unter Verwendung festgelegter Begrenzungen und Montagerichtlinien.
• Automatisierte Strangpläne: Bildet elektrische Stränge über große Freiflächenanlagen oder gewerbliche Dächer ab und reduziert so den Zeitaufwand für das manuelle Zeichnen von Leitungen bei gleichbleibender Genauigkeit.
• Einstrichschaltplan: Erstellt visuelle Schaltpläne, die es Planern erleichtern, Strompfade nachzuvollziehen und einzelne Systemkomponenten zu überprüfen.
• Topografie- und Geländewerkzeuge: Importiert Drohnenvermessungen oder LiDAR-Daten, um detaillierte 3D-Standortmodelle zu erstellen und Hügel, Täler sowie Neigungsschwankungen bei Freiflächenanlagen zu identifizieren.
• Schattierung und Schattensimulation: Führt Schattenanalysen direkt im CAD-Arbeitsbereich durch und hilft Planern so, Hindernisse zu vermeiden und die Anordnung der Module zu optimieren.
• Export der Stückliste: Erfasst Module, Montagesysteme, Kabel und andere Systemkomponenten, um eine übersichtliche Tabelle für die Beschaffungsteams zu erstellen.

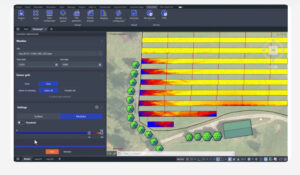

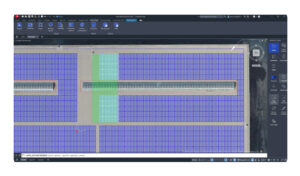

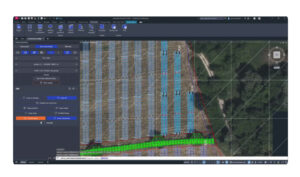

Screenshots

Preise für Virto.CAD

Virto.CAD nutzt ein abonnementbasiertes Preismodell, das je nach benötigten Funktionen und Anzahl der Nutzer variiert. Die Einstiegsversion kostet etwa 288,88 US-Dollar pro Monat, während für erweiterte Tarife und den Einsatz in großen Teams ein individuelles Unternehmensangebot erforderlich ist.

Das Unternehmen bietet kostenlose Testphasen und individuelle Vorführungen für Unternehmen an, die die Software vor dem Abschluss eines Abonnements testen möchten.

Virto.CAD ist ein Add-on, daher müssen Nutzer bereits über eine aktive AutoCAD- oder BricsCAD Pro-Lizenz verfügen. Diese separaten Lizenzkosten sollten bei der Berechnung des gesamten Software-Budgets berücksichtigt werden. In Standard-Softwarevereinbarungen kann zudem festgelegt sein, dass sich die Basis-Abonnementkosten jährlich um 2 % erhöhen.

Integrationen

Integrationen der Design Suite

• AutoCAD
• BricsCAD Pro

Tools zur Solarsimulation

• PVsyst: Exportiert kompatible Projektdateien für detaillierte Simulationen des Energieertrags und der Leistung.

Partner-Plugins und Datenformate

• Plex-Earth: Unterstützt den Import von Satellitenbildern und Geländedaten.
• LiDAR- und Drohnen-Scan-Dateien: Liest standardmäßige CSV- und XYZ-Punktwolkendaten ein.

Hersteller von Montagesystemen

• PanelClaw / CPX
• Van der Valk Solar Systems

So richten Sie Virto.CAD ein

1. Buchen Sie eine Live-Demonstration oder registrieren Sie sich für eine kostenlose Testphase über die offizielle Virto Solar-Website.
2. Stellen Sie sicher, dass Ihr Computer die Software- und Hardwareanforderungen für AutoCAD oder BricsCAD erfüllt.
3. Laden Sie die vom Virto Solar-Kundenerfolgsteam bereitgestellte Installationsdatei herunter.
4. Installieren Sie das Plugin und geben Sie Ihren Lizenzschlüssel in der CAD-Host-Software ein, um die Virto.CAD-Symbolleisten zu aktivieren.
5. Importieren Sie Ihre bevorzugten Hardwarekataloge oder konfigurieren Sie benutzerdefinierte Montagespezifikationen im Hauptkonfigurationsfenster.

So verwenden Sie Virto.CAD

Öffnen Sie zunächst AutoCAD oder BricsCAD. Die benutzerdefinierten Virto.CAD-Symbolleisten sollten in der Standardoberfläche angezeigt werden. Ein typischer Arbeitsablauf beginnt mit dem Zeichnen einer Projektegrenze über importierten Satellitenbildern, einer Drohnenvermessung oder einer Landkarte.

Anschließend konfigurieren Planer Parameter wie Reihenabstand, Modultyp, Neigungswinkel, Ausrichtung und erforderliche Abstände zu Dachkanten oder Grundstücksgrenzen. Sobald diese Einstellungen den Projektanforderungen entsprechen, füllt das Automatisierungstool die verfügbare Fläche mit Solarmodulen.

Mit den Verkabelungstools lassen sich dann elektrische Stränge im gesamten System generieren. Um die Planung abzuschließen, können Ingenieure ein Einliniendiagramm erstellen, potenzielle Verschattungsprobleme bewerten und eine Stückliste exportieren, die die von den Beschaffungs- und Budgetierungsteams benötigten Ausrüstungsmengen enthält.

Was Sie mit Virto.CAD verwalten können

• 3D-Projektmodelle: Freiflächen- und Dachanlagenlayouts, die anhand realer Geländedaten und Neigungsdaten erstellt wurden.
• Technische Baupläne: Detaillierte Konstruktionszeichnungen, die die genaue Platzierung von Pfählen, Gestellen, Modulen und Wechselrichtern zeigen.
• Strangpläne: Baureife Pläne, die Kabelverläufe und Stranggruppen veranschaulichen.
• Einstrichschaltpläne: Elektrische Schaltpläne, die Systemkomponenten und Stromflusswege darstellen.
• Stücklisten: Übersichtliche Tabellen mit Modulmengen, Anforderungen an die Gestelle, Kabelspezifikationen und weiteren elektrischen Komponenten.

Häufig gestellte Fragen

Was leistet Virto.CAD?

Virto.CAD ist ein Plugin für die Solartechnik für AutoCAD und BricsCAD. Es automatisiert zeitaufwändige Aufgaben wie die Modulplatzierung, die Verschattungsanalyse, die elektrische Strangverlegung und die Erstellung technischer Zeichnungen, während das gesamte Design in einer einzigen CAD-Umgebung verbleibt.

Für wen eignet sich Virto.CAD am besten?

Die Plattform richtet sich an Solar-PV-Ingenieure, Projektentwickler und EPC-Teams, die an großen gewerblichen, industriellen oder großtechnischen Energieprojekten arbeiten. Es eignet sich am besten für Fachleute, die präzise, baureife Zeichnungen benötigen, anstatt schnelle Verkaufsangebote für Privathaushalte zu erstellen.

Kann ich mit Virto.CAD den Solarstromertrag berechnen?

Virto.CAD führt keine detaillierten Ertragsberechnungen direkt in der Software durch. Stattdessen können Nutzer genaue Projektlayouts in PVsyst exportieren, um dort Leistungs- und Energieertragssimulationen durchzuführen.

Was sind die besten Alternativen zu Virto.CAD?

Gängige Alternativen für gewerbliche und Großprojekte sind unter anderem PVcase Ground Mount und andere Plugins für den Tiefbau für AutoCAD. HelioScope und Aurora Solar kommen ebenfalls in Betracht, wenn detaillierte CAD-Dateien für den Projektablauf nicht unbedingt erforderlich sind.
