PVcase Ground Mount

Die Planung riesiger Solarparks ist in der Regel mit einem enormen Aufwand an manueller Arbeit verbunden – von der Ermittlung der einzelnen Pfostenhöhen in hügeligem Gelände bis hin zur Auslegung kilometerlanger Stromleitungen. Bislang mussten Ingenieure mit unzusammenhängenden 2D-Dateien und Tabellenkalkulationen jonglieren, was den Prozess verlangsamte, das Risiko von Datenfehlern barg und oft zu Problemen vor Ort führte, wenn die Unterlagen nicht mit dem tatsächlichen Gelände übereinstimmten.

PVcase Ground Mount beseitigt diese Engpässe, indem es spezialisierte Konstruktionswerkzeuge direkt in AutoCAD integriert. Die Software ermöglicht es Entwicklern und EPC-Teams, reale topografische Daten zu importieren und in einem Bruchteil der Zeit hochpräzise Layout-Optionen für schwierige Geländeverhältnisse zu erstellen. Indem sie die mühsamen Zeichenaufgaben übernimmt, ermöglicht sie es den Teams, ihre Planungsprozesse zu skalieren und große Projekte sicher von der ersten Planung bis hin zu baureifen Bauplänen voranzutreiben.

Was ist PVcase Ground Mount?

PVcase Ground Mount ist ein fortschrittliches Solar-Engineering-Tool, das speziell für Großanlagen und große freistehende Solaranlagen entwickelt wurde. Als direktes Plug-in für Autodesk AutoCAD fügt es spezialisierte Solarplanungslogik direkt in einen Standard-CAD-Arbeitsbereich ein, sodass Ingenieure komplexe Layouts erstellen können, ohne auf native Zeichnungswerkzeuge verzichten zu müssen.

Die Software richtet sich an EPC-Ingenieure, Entwickler von Großanlagen, Bauingenieure und Berater, die große Projekte – in der Regel über 1 MW – betreuen. Sie ersetzt fragmentierte Arbeitsabläufe, indem sie es Teams ermöglicht, Geländeanpassung, automatisierte Gestell- und Pfostenplatzierung sowie die detaillierte elektrische Verkabelung in einer einzigen Datei zu verwalten.

PVcase ist eine in der Branche der erneuerbaren Energien weit verbreitete Plattform, die jedes Jahr bei der Planung von über 4 TW Kapazität für mehr als 1.800 Kunden weltweit hilft.

Funktionen

• 3D-Geländemodellierung: Importiert hochauflösende topografische Daten wie LiDAR-Punktwolken und Drohnenscans, um ein präzises 3D-Oberflächenmodell zu erstellen, das sicherstellt, dass sich die Solaranlagen an die natürliche Landschaft anpassen.
• Automatisierte Pfahlplanung: Berechnet automatisch die genaue Höhe und Platzierung von Tausenden von Stützpfählen auf unebenem Gelände und reduziert so den Aufwand für Tabellenkalkulationen und umfangreiche Planierungsarbeiten.
• Geländeangepasste Layout-Automatisierung: Erzeugt Layouts, die den natürlichen Geländeneigungen folgen, und bewältigt Steigungen von bis zu 37 % sowie Höhenunterschiede von Pfosten zu Pfosten von bis zu 26 %.
• Simulation von Nachführsystemen und Festneigungsanlagen: Unterstützt konfigurierbare Layouts für Festneigungsanlagen und einachsige Nachführsysteme. Die Plattform modelliert die Bewegung von Nachführsystemen auf unebenem Gelände, um sicherzustellen, dass sich bewegende Komponenten das Gelände in jedem Winkel sicher passieren können.
• Umfassende Verschattungsanalyse: Bewertet die lokale Topografie, nahegelegene Hindernisse und benachbarte Reihen, um Verschattungsverluste zu berechnen und diese direkt im Layout anzuzeigen.

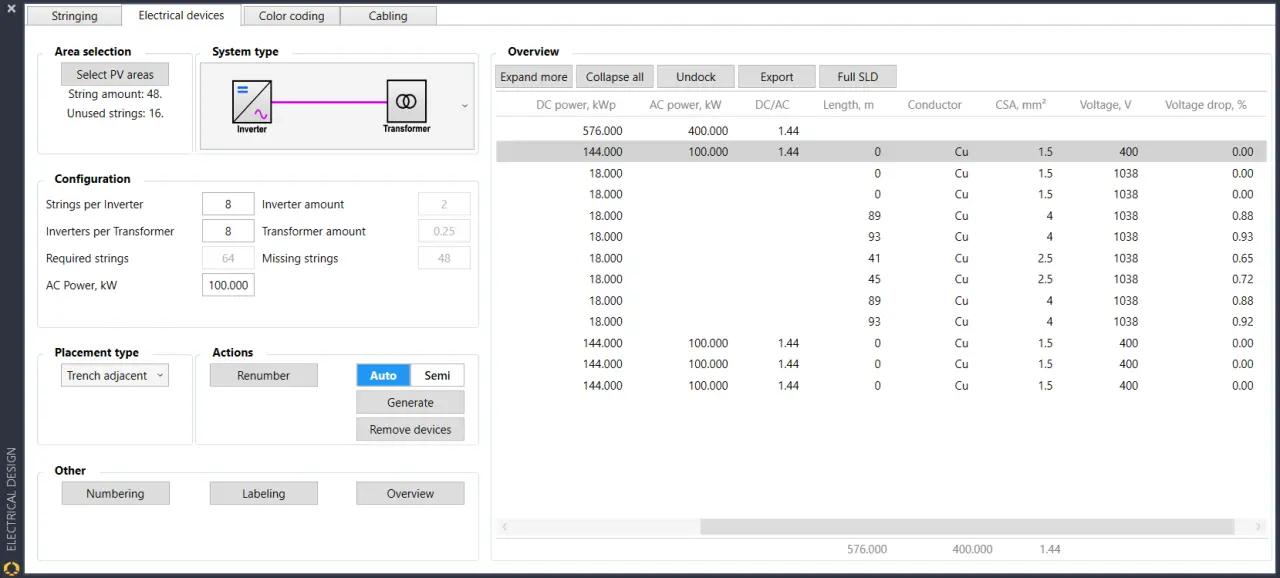

• Automatisierte elektrische Planung und Verkabelung: Automatisiert die Strangzuordnung und Geräteplatzierung auf Basis benutzerdefinierter Spezifikationen. Es verlegt Gleichstrom- und Wechselstrom-Sammelleitungen über das gesamte Gelände und erstellt detaillierte Einliniendiagramme.
• QuickYield-Ertragsschätzung: Führt Ertragsbewertungen in einem frühen Stadium direkt in der Planungsoberfläche durch, sodass Teams Layouts vergleichen und grundlegende Produktionsschätzungen überprüfen können, ohne externe Software zu verwenden.

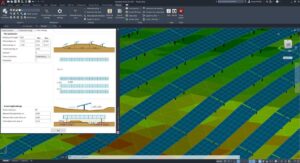

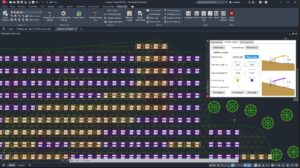

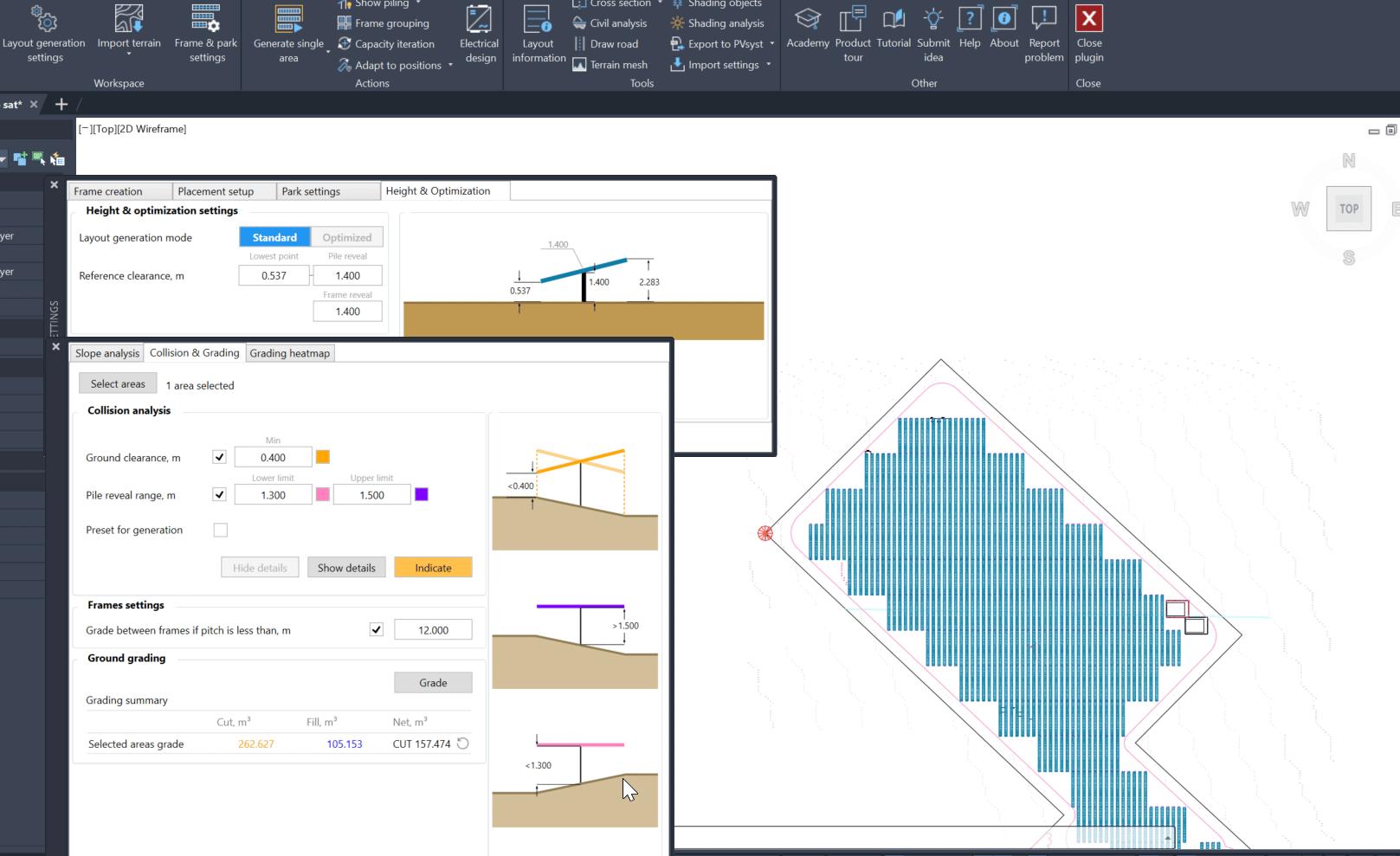

Screenshots

Preise für PVcase Ground Mount

PVcase Ground Mount veröffentlicht keine offiziellen Preise auf seiner Website. Unternehmensabonnements werden individuell an Teamgröße, Projektumfang, Standort und benötigte Module angepasst.

Interessierte Unternehmen müssen sich an das PVcase-Vertriebsteam wenden oder eine Live-Demonstration anfordern, um ein maßgeschneidertes Angebot zu erhalten.

Branchenangaben zufolge kann eine kommerzielle Lizenz etwa 12.999 US-Dollar pro Jahr kosten. Der tatsächliche Preis kann jedoch je nach Standort, Abonnementbedingungen, Anzahl der Nutzer und ausgewählten Zusatzmodulen variieren.

Integrationen

• Integrationen mit Engineering-Tools: Läuft nativ in Autodesk AutoCAD und unterstützt Standard-DWG-, DXF- und Punktdatendateien.
• Tools zur Leistungssimulation: Bietet einen Ein-Klick-Workflow zur Übertragung von 3D-Gelände- und Schattierungsdaten in PVsyst für die abschließende Ertragsvalidierung und die Erstellung bankfähiger Berichte.
• GIS-Plattformen: Unterstützt den Import von digitalen Höhenmodellen, LiDAR-Daten, topografischen Ebenen und anderen standardmäßigen Geodaten.
• PVcase-Produktsuite: Lässt sich mit anderen PVcase-Produkten verbinden, sodass Teams Daten zwischen PVcase Prospect, Ground Mount und der PVcase Yield Engine übertragen können.

So richten Sie PVcase Ground Mount ein

1. Fordern Sie über die offizielle PVcase-Website eine Live-Produktdemonstration oder eine Unternehmens-Testversion an.
2. Sprechen Sie sich mit einem Unternehmensvertreter ab, um einen Abonnementvertrag abzuschließen und Benutzerlizenzschlüssel zu erhalten.
3. Installieren Sie eine kompatible und aktuelle Version von Autodesk AutoCAD auf dem lokalen Arbeitsplatzrechner.
4. Laden Sie das Installationsprogramm für PVcase Ground Mount vom Benutzerportal herunter und führen Sie das Setup aus, um die Tools zu AutoCAD hinzuzufügen.
5. Konfigurieren Sie Maßeinheiten, Rahmenstandards, Strukturparameter und benutzerdefinierte Anlagenportfolios.
6. Importieren Sie Vermessungsdaten, LiDAR-Koordinaten, digitale Höhenmodelle oder DWG-Lagepläne, um die Projektgrenzen zu definieren und mit der Planung zu beginnen.

So verwenden Sie PVcase Ground Mount

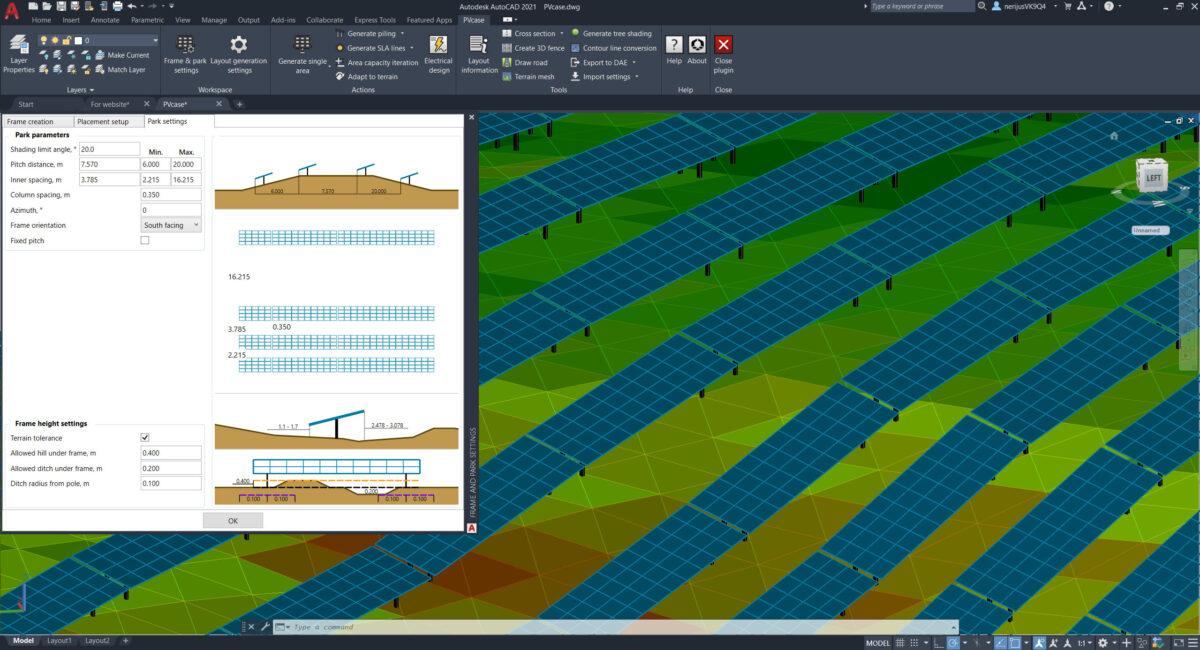

Ein typischer Entwurfsprozess in PVcase Ground Mount beginnt mit dem Import von topografischen Punktwolken oder Daten aus digitalen Höhenmodellen, um ein präzises 3D-Netz des Projektstandorts zu erstellen. Anschließend legt der Benutzer die Grundstücksgrenzen fest, definiert Umgebungssperrzonen und wählt strukturelle Spezifikationen wie Nachführertypen, Neigungswinkel und Reihenabstände aus.

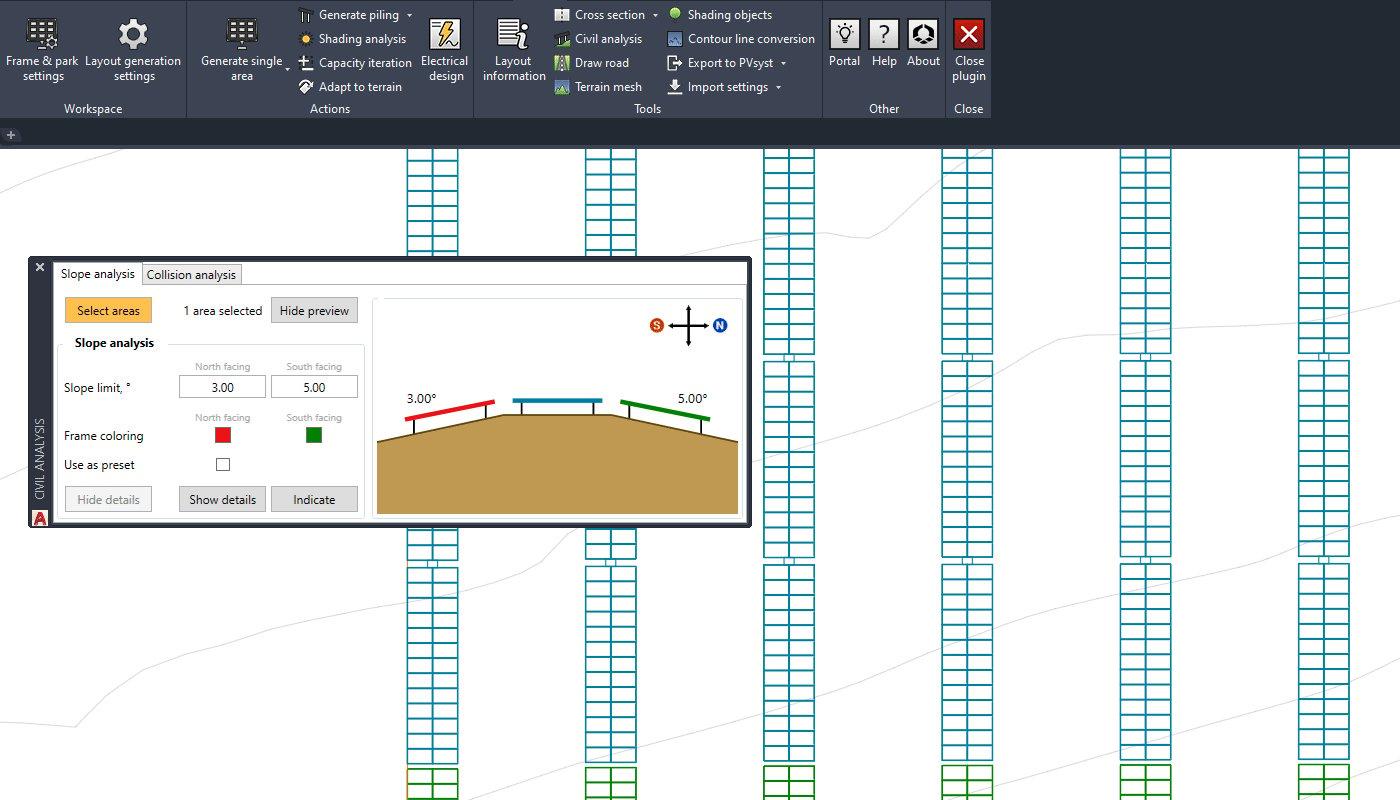

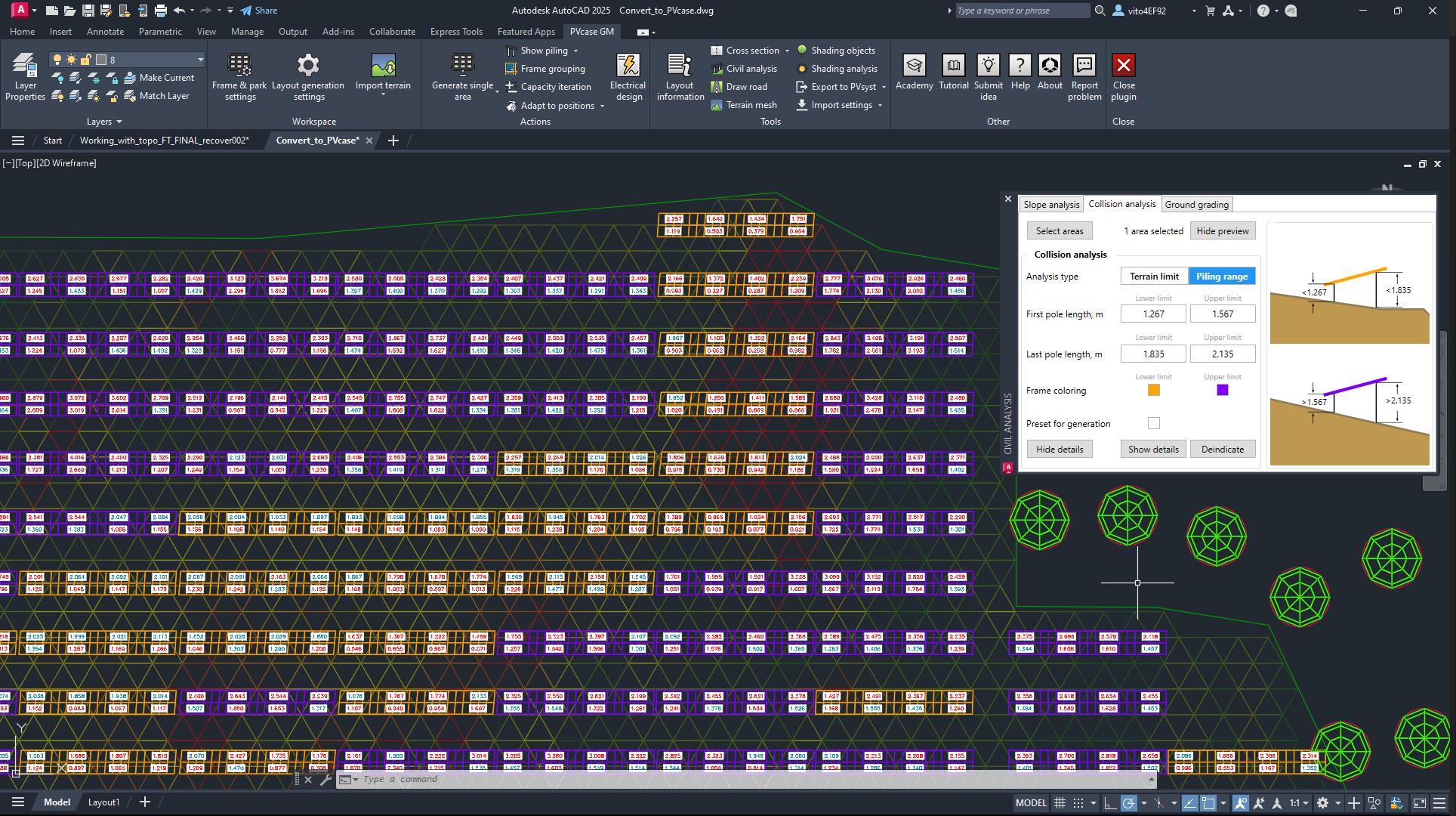

Sobald die Projekteinstellungen konfiguriert sind, generieren die Automatisierungstools Layout-Optionen für das gesamte Gelände. Ingenieure können Heatmaps zur Geländeneigung überprüfen, Kollisionswarnungen kontrollieren und Verschattungsverluste zwischen den Reihen analysieren, um die Anordnung der Anlagen und die Nutzung der verfügbaren Fläche zu optimieren.

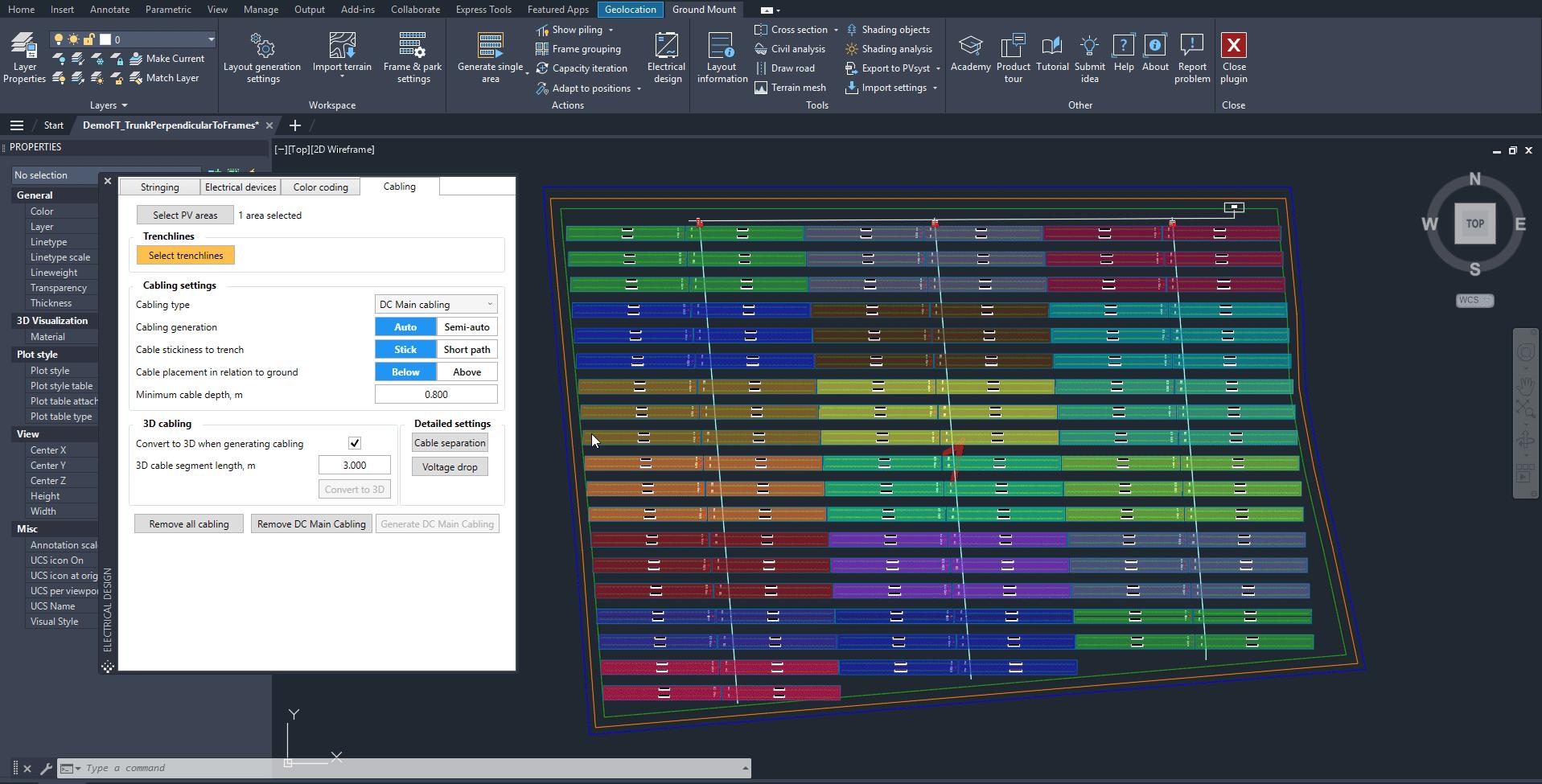

Nach der Fertigstellung der physischen Struktur wechselt der Nutzer zu den Werkzeugen für die elektrische Planung, um Stränge zuzuweisen, Kombinationskästen zu positionieren und effiziente Kabelverläufe über das gesamte Gelände zu berechnen.

Die Plattform erstellt anschließend Stücklisten, exportiert Listen der Stützpfosten und überträgt das fertige 3D-Modell an PVsyst für eine detaillierte Energieertragsanalyse.

Was Sie mit PVcase Ground Mount verwalten können

• 3D-Geländeoberflächen: Detaillierte digitale Geländemodelle, erstellt aus LiDAR-Daten, Drohnen-Punktwolken, digitalen Höhenmodellen und topografischen Vermessungen.
• Anlagenlayout-Entwürfe: Präzise 2D- und 3D-Layouts für Festneigungsanlagen oder einachsige Nachführsysteme, maßgeschneidert für bestimmte Grundstücke.
• Stahlbetonpfahl-Pläne: Vollständige Tabellen mit Koordinaten, Höhenangaben, Freilegungshöhen und benutzerdefinierten Pfahllängen für Tausende von Fundamentpfählen.
• Elektrische Sammelnetze: Automatisierte Stranglayouts, Kombinator-Konfigurationen sowie geländegerechte Verlegung von Gleichstrom- und Wechselstromkabeln.
• Ergebnisse des Tiefbaus: Bewertungen der Geländegestaltung, Berechnungen von Abtrag und Aufschüttung, Hanganalysen und Berichte zur Erkennung von strukturellen Kollisionen.
• Projektdokumentation: Bankfähige Stücklisten, Einliniendiagramme, Pfahlpläne und Exporte von Verschattungsszenarien für PVsyst.

Häufig gestellte Fragen

Was leistet PVcase Ground Mount?

PVcase Ground Mount ist ein spezialisiertes Plugin für die Solartechnik, das direkt in AutoCAD läuft. Es automatisiert die Erstellung von 3D-Geländemodellen, Layouts für Großsolaranlagen, Stützenlisten, elektrischen Entwürfen und Kabelverläufen auf unebenem Gelände.

Für wen eignet sich PVcase Ground Mount am besten?

Die Plattform richtet sich an EPC-Engineering-Teams, Solarentwickler, Bauingenieure und Berater, die große freistehende und Großsolaranlagen mit einer Leistung von typischerweise über 1 MW planen. Sie ist besonders nützlich für Teams, die auf unebenem Gelände arbeiten, wo herkömmliche 2D-Planungsmethoden zu umfangreichen Erdarbeiten führen könnten.

Ist PVcase Ground Mount kostenlos?

Nein. PVcase Ground Mount ist eine kommerzielle Software, die im Rahmen eines kostenpflichtigen Unternehmensabonnements angeboten wird. Unternehmen müssen eine Beratung, eine Vorführung oder eine Testversion anfordern, um ein individuelles Angebot zu erhalten.

Unterstützt PVcase Ground Mount Integrationen?

Ja. PVcase Ground Mount läuft als Autodesk AutoCAD-Plugin und unterstützt Integrationen mit PVsyst, GIS-Datenquellen, PVcase Prospect und PVcase Yield. Es kann zudem mit DWG-, DXF-, LiDAR-, DEM- und Punktwolkendaten arbeiten.

Was sind die wichtigsten Einschränkungen von PVcase Ground Mount?

PVcase Ground Mount kann nicht als eigenständige Anwendung betrieben werden, da es eine aktive Autodesk AutoCAD-Lizenz erfordert. Außerdem gibt es keine transparente öffentliche Preisgestaltung, und die Software ist auf genaue LiDAR-, Drohnen- oder topografische Vermessungsdaten angewiesen, um ihre Vorteile bei der Geländemodellierung voll auszuschöpfen.

Was sind die besten Alternativen zu PVcase Ground Mount?

Zu den gängigen Alternativen zählen RatedPower, HelioScope, AutoCAD Civil 3D mit benutzerdefinierten Skripten sowie andere Plattformen für die Planung von Solarkraftwerken im Großmaßstab. Die beste Option hängt von der Projektgröße, der Komplexität des Geländes, den Anforderungen an die elektrische Planung und den bestehenden technischen Arbeitsabläufen ab.
