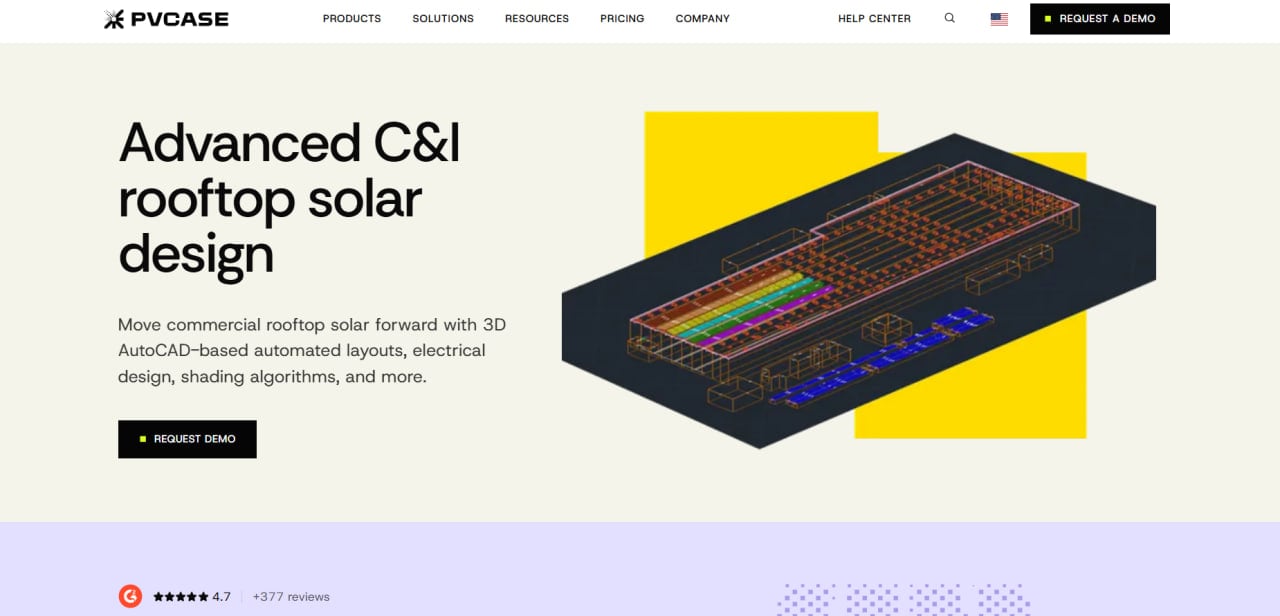

PVcase Roof Mount1 / 4

PVcase Roof Mount

von PVcase · gegr. 2017

AutoCAD-Plugin für die Planung gewerblicher und industrieller Solardachanlagen, mit automatisierten Layouts, Verschattungsanalyse, Strangverschaltung und PVsyst-Export.

Preis ab
Auf Anfrage
Kostenlos testen
Nein
Ideal für
C&I-Planungsteams für Dachanlagen

Vor- und Nachteile

Vorteile

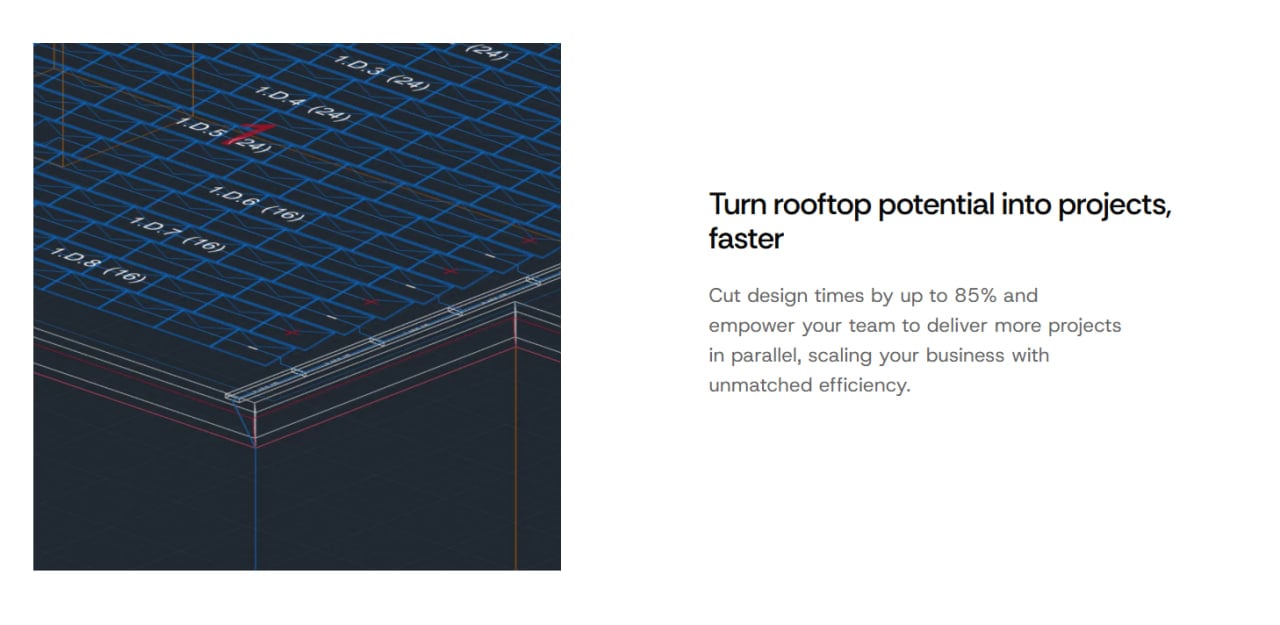

  • Kann die Planungszeit durch automatisierte Layout- und Verschattungsberechnungen um schätzungsweise 80 % reduzieren.
  • Läuft nativ in AutoCAD, sodass erfahrene CAD-Ingenieure weiterhin in einer vertrauten Umgebung arbeiten können.
  • Bietet eine präzise 3D-Dachvorbereitung für komplexe Strukturen und Hindernisse.
  • Enthält einen ausgeklügelten, zweiteiligen Arbeitsablauf für die Verschattungsanalyse, der Schattenwürfe und die Auswirkungen auf einzelne Module bewertet.
  • Vereinfacht die nachgelagerte Energiesimulation durch direkten Datenexport nach PVsyst.

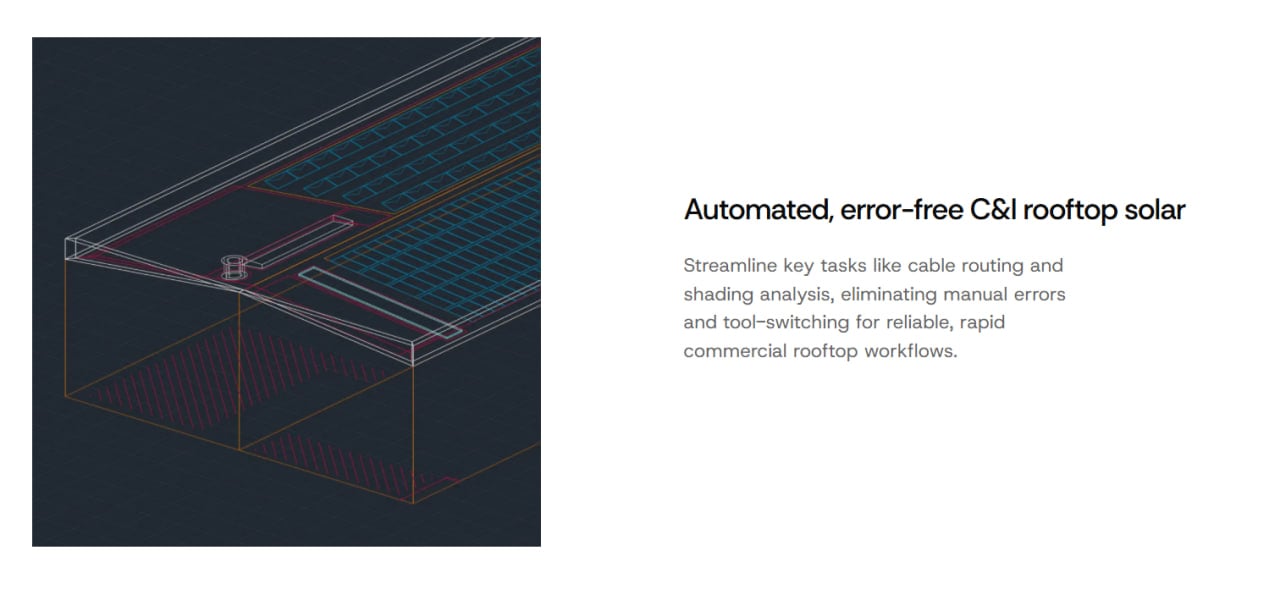

  • Bietet Werkzeuge zur elektrischen Automatisierung, darunter die automatische Kabelführung über Kabelrinnen und die Leapfrog-Verschaltung.

Nachteile

  • Die Preise sind nicht öffentlich zugänglich und erfordern eine direkte Kontaktaufnahme mit dem Vertriebsteam.
  • Die Gesamtbetriebskosten sind relativ hoch, da ein separates AutoCAD-Abonnement erforderlich ist.
  • Die Benutzeroberfläche kann eine steile Lernkurve aufweisen, insbesondere für Anwender ohne vorherige CAD-Erfahrung.
  • Das Desktop-Plugin erfordert kompatible Windows-Hardware und unterstützt möglicherweise einige Umgebungen mit virtuellen Maschinen nicht.
  • Es enthält keine vordefinierte Bibliothek mit Herstellermodulen, sodass Planer die physikalischen Spezifikationen manuell eingeben müssen.

Die Planung von gewerblichen und industriellen (C&I) Dachsolaranlagen erfordert komplexe technische Berechnungen, die die Projektabwicklung verlangsamen können. Fehlkalkulationen in der Anfangsphase führen häufig zu Verzögerungen bei der Genehmigungserteilung, kostspieligen Nacharbeiten und Baufehlern. PVcase Roof Mount bewältigt diese Herausforderungen durch die Automatisierung zeitaufwändiger Planungsaufgaben in einer vertrauten CAD-Umgebung.

Solarentwickler, Ingenieure und Planungsteams nutzen dieses Plugin, um ihre technischen Arbeitsabläufe zu optimieren und die Genauigkeit der Anlagenauslegung sicherzustellen. Durch die Integration wichtiger technischer Berechnungen direkt in den Layout-Prozess hilft das Tool den Teams, den Energieertrag zu maximieren und gleichzeitig manuelle Zeichnungsfehler zu minimieren.

Was ist PVcase Roof Mount?

PVcase Roof Mount ist eine fortschrittliche, CAD-basierte Planungssoftware, die speziell auf gewerbliche und industrielle Solardachprojekte zugeschnitten ist. Das Produkt wurde vom litauischen Softwareunternehmen PVcase entwickelt und läuft als Desktop-Plugin für AutoCAD. Es richtet sich an ingenieurgeführte Entwicklungsteams, Solarplaner und Installateure, die komplexe Dachlayouts bearbeiten.

Im Wesentlichen ermöglicht die Plattform den Nutzern, digitale Nachbildungen von physischen Gebäuden und elektrischen Anlagen zu erstellen. Sie nutzt intelligente Algorithmen, um räumliche Einschränkungen zu analysieren, Hindernisse zu modellieren und Verschattungseffekte zu berechnen.

Die Software legt großen Wert auf präzise Ingenieurplanung und eignet sich für Projekte, bei denen eine exakte elektrische Konfiguration und eine genaue strukturelle Platzierung entscheidend für die Leistung sind.

Funktionen

  • 3D-Dachvorbereitung: Ermöglicht es Planern, komplexe Dächer präzise zu modellieren, Gebäudehöhen festzulegen und exakte Randabstände entlang der Dachkante zu definieren.
  • Automatisierte Layout-Erstellung: Verteilt Module auf flachen oder geneigten Dächern gemäß benutzerdefinierten Konfigurationen wie Süd-Aufständerung auf Flachdächern, dachparalleler Montage oder Ost-West-Aufständerung.
  • Erweiterte Verschattungsberechnung: Analysiert Dachverschattungen vor der Modulplatzierung und berechnet die täglichen oder saisonalen Auswirkungen der Verschattung auf einzelne Module.
  • Automatisierung der elektrischen Planung: Verlegt Kabel automatisch durch Kabelrinnen und generiert Strangkonfigurationen, einschließlich fortgeschrittener Muster wie der „Leapfrog“-Verkabelung.
  • PVsyst-Integration: Ermöglicht den Export der vollständigen Layout-Geometrie und der Verschattungsdaten direkt in PVsyst für eine detaillierte Energieertragsanalyse.
  • Stücklistenverwaltung: Exportiert umfassende Tabellen mit baulichen Mengenangaben und elektrischen Informationen, um Fehlkalkulationen beim Lagerbestand zu reduzieren.

Preise für PVcase Roof Mount

Die Preise sind nicht öffentlich aufgeführt. Das Unternehmen bittet interessierte Nutzer, sich an den Vertrieb zu wenden oder eine Demo zu buchen, um ein individuelles Angebot zu erhalten.

Branchenberichten und Wettbewerbsanalysen zufolge folgt die Software einem Beschaffungsmodell auf Unternehmensebene. Nutzerschätzungen beziffern die Lizenzkosten auf etwa 990 US-Dollar pro Nutzer und Jahr, wobei der tatsächliche Preis von der Teamgröße, dem Standort, den Vertragsbedingungen und der Konfiguration abhängt.

Da PVcase Roof Mount ausschließlich als Desktop-Plugin läuft, ist eine separate AutoCAD-Lizenz erforderlich. Bei einem geschätzten AutoCAD-Abonnement von etwa 2.000 US-Dollar pro Jahr können sich die kombinierten Grundkosten für die Software auf rund 2.990 US-Dollar pro Nutzer und Jahr belaufen.

Bei diesen Zahlen handelt es sich um inoffizielle Schätzungen, die direkt bei PVcase und Autodesk bestätigt werden sollten.

Integrationen

  • Engineering- und Design-Tools: Läuft nativ in AutoCAD und erfordert eine kompatible Version der Autodesk-Zeichensoftware.
  • Analysesoftware: Lässt sich in PVsyst integrieren und ermöglicht so eine umfassende Leistungsmodellierung und Energieertragsbewertung.
  • Datenimport-Tools: Unterstützt Zeichnungsdateien und Dachgeometrieformate, einschließlich Workflows zur Konvertierung von Daten von Anbietern wie Airteam und K2.

So richten Sie PVcase Roof Mount ein

  1. Besuchen Sie die offizielle PVcase-Website, um eine Demo und ein individuelles Angebot vom Vertriebsteam anzufordern.
  2. Sichern Sie sich ein aktives AutoCAD-Abonnement und installieren Sie die erforderliche CAD-Software auf einem kompatiblen Windows-10- oder Windows-11-Computer.
  3. Laden Sie die vom Kundenbetreuer bereitgestellte Installationsdatei für das PVcase Roof Mount-Plugin herunter.
  4. Führen Sie das Installationsprogramm aus, um die PVcase-Symbolleisten und -Menüs zum lokalen AutoCAD-Arbeitsbereich hinzuzufügen.
  5. Melden Sie sich mit den Anmeldedaten der Unternehmenslizenz an, um die Plugin-Funktionen zu aktivieren.
  6. Importieren Sie eine Standortzeichnung oder ein Orthofoto als Basisbild, um die Ausgangsbasis für den Entwurf festzulegen.

So verwenden Sie PVcase Roof Mount

Benutzer beginnen in AutoCAD, indem sie eine Zeichnungsdatei öffnen oder ein externes Layout importieren, beispielsweise ein orthografisches Modell von Airteam. Der Planer nutzt die 3D-Gebäude-Werkzeuge, um Dachabmessungen zu definieren, Gebäudehöhen einzugeben und architektonische Elemente wie geneigte Abschnitte, Attiken und Sperrbereiche festzulegen.

Hindernisse wie Schornsteine, Lüftungsöffnungen und Klimaanlagen werden direkt auf die digitale Dachfläche gezeichnet. Sobald das Dachmodell fertiggestellt ist, gibt der Benutzer benutzerdefinierte Modulabmessungen ein und legt die erforderlichen Layout-Einstellungen fest.

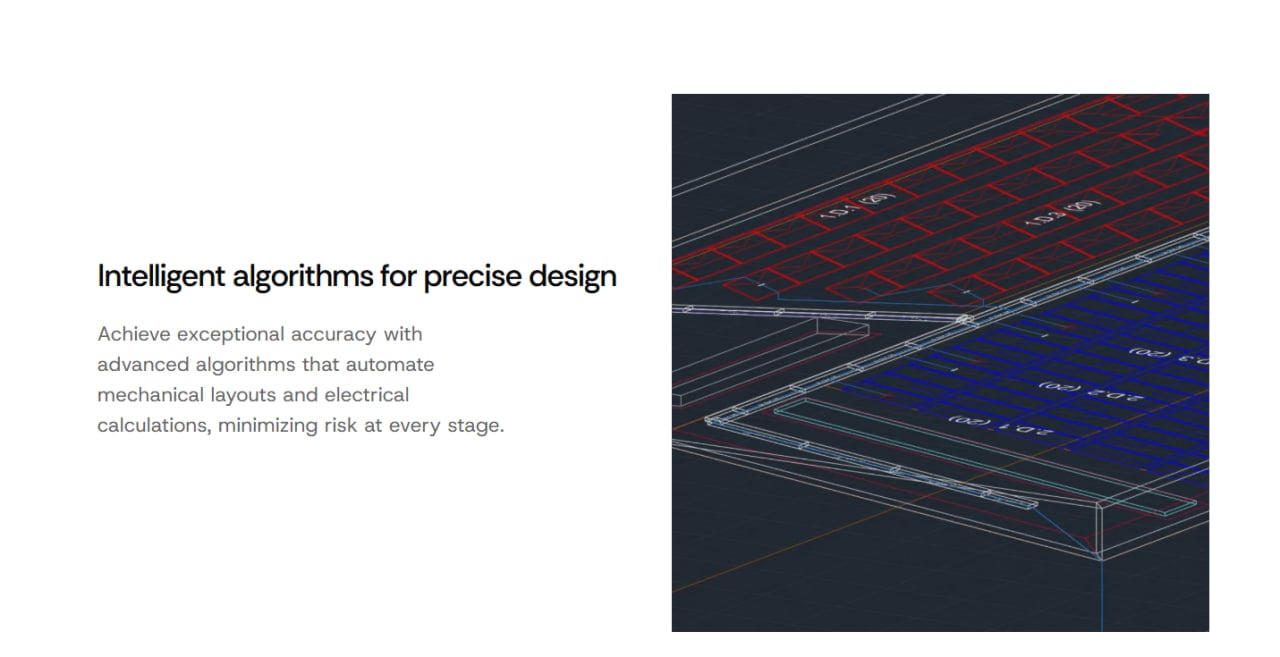

Intelligente Algorithmen generieren anschließend ein optimiertes Array-Layout über die vorgesehenen PV-Flächen. Die Verschattungswerkzeuge berechnen Schattenwürfe und identifizieren Module, die von übermäßiger Verschattung betroffen sind.

Abschließend erstellen die Werkzeuge für die Elektroplanung Modulstränge und verlegen die Kabel zu den entsprechenden Kabelrinnen. Das fertige Projekt kann dann zur Ertragsanalyse in PVsyst exportiert oder zur Erstellung einer Stückliste verwendet werden.

Was Sie mit PVcase Roof Mount verwalten können

  • 3D-Dachmodelle: Digitale Nachbildungen komplexer Dächer mit exakten Neigungen, Firstlinien, Attiken, Hindernissen und Sicherheitswegen.
  • Anordnungskonfigurationen: Für Süd-Aufständerung auf Flachdächern, dachparallele Montage, Ost-West-Aufständerung und andere Ausrichtungen optimierte Solaranlagen.
  • Schattenwürfe: Visuelle Darstellungen der Verschattungsauswirkungen und der prozentualen Anteile betroffener Module zu verschiedenen Zeiten und Jahreszeiten.
  • Elektrische Schaltpläne: Strangverschaltungsmuster, Kabelrinnentrassen und automatisierte Kabelwegverteilungen.
  • Stückliste: Detaillierte bauliche und elektrische Mengenangaben, die in Tabellenkalkulationsformate wie Excel exportiert werden.

Häufig gestellte Fragen

Was leistet PVcase Roof Mount?

PVcase Roof Mount ist ein professionelles AutoCAD-Plugin, das entwickelt wurde, um die Layout-Erstellung, die Verschattungsanalyse und die elektrische Planung für gewerbliche und industrielle Solaranlagen auf Dachflächen zu automatisieren. Es reduziert den manuellen Zeichenaufwand durch den Einsatz intelligenter Entwurfs- und Optimierungsalgorithmen.

Für wen eignet sich PVcase Roof Mount am besten?

Die Plattform richtet sich an ingenieurgeführte Solarentwicklungsteams, EPC-Auftragnehmer, Berater und professionelle Solarplaner, die große oder baulich komplexe Dachprojekte betreuen.

Ist PVcase Roof Mount kostenlos?

Nein. PVcase Roof Mount bietet weder eine dauerhaft kostenlose Nutzungsstufe noch eine öffentlich zugängliche kostenlose Version an. Interessierte Unternehmen müssen eine Produktdemonstration anfordern und eine kommerzielle Softwarelizenz aushandeln.

Unterstützt PVcase Roof Mount Integrationen?

Ja. PVcase Roof Mount läuft innerhalb von AutoCAD, lässt sich direkt in PVsyst integrieren und unterstützt den Import von Dachzeichnungen und Geometriedaten aus externen Quellen wie Airteam und K2-Workflows.

Was sind die wichtigsten Einschränkungen von PVcase Roof Mount?

Die wichtigsten Einschränkungen sind die Einarbeitungszeit, die Abhängigkeit von einer separaten kostenpflichtigen AutoCAD-Lizenz, das Fehlen einer vordefinierten Moduldatenbank der Hersteller sowie die auf Desktop-Rechner ausgerichtete Architektur. Auch die Kompatibilität mit cloudbasierten virtuellen Umgebungen kann eingeschränkt sein.

Was sind die besten Alternativen zu PVcase Roof Mount?

Gängige Alternativen sind Branch, PV*SOL, HelioScope und andere kommerzielle Plattformen für die Planung von Dachsolaranlagen. Die beste Wahl hängt von der Komplexität des Projekts, den CAD-Anforderungen, den Anforderungen an die Ertragsmodellierung und den verfügbaren Integrationen ab.
