Solcelleinstallatører og ingeniører står ofte over for tidskrævende udfordringer, når de skal beregne vind- og snelaster, bestemme det nøjagtige antal tagbefæstelser og sikre strukturel overholdelse for solcellemonteringssystemer. Manuelle beregninger er fejlbehæftede og kan føre til overdimensionering eller, endnu farligere, et utilstrækkeligt fastgjort solcelleanlæg.

KBase, ofte omtalt som K2 Base, er et specialiseret planlægningsværktøj udviklet af K2 Systems til at automatisere disse tekniske arbejdsgange. Ved at levere et digitalt miljø til kortlægning og strukturel verifikation hjælper det fagfolk med at designe monteringsstrukturer til skrå- og fladtage med høj præcision. Det strømliner overgangen fra indledende stedvalg til fysisk installation.

Hvad er KBase?

KBase er en cloud-baseret Software-as-a-Service (SaaS) platform til planlægning og dimensionering af solcelle-monteringssystemer. Den tilhører kategorien Solar Design Software, men fokuserer primært på den mekaniske og strukturelle integritet af stativsystemer frem for elektrisk eller finansiel simulering.

Platformen bruges hovedsageligt af solcelleinstallatører, projektplanlæggere og bygningsingeniører. Den kombinerer geografisk information fra Google Maps med tagspecifikationer, lokale belastningsdata, PV-modulmål og krav til K2-monteringssystemer.

Ifølge K2 Systems har platformen mere end 50.000 brugere verden over. Den hjælper fagfolk med at udarbejde designs, der overholder gældende Eurocode-standarder og nationale krav til strukturel sikkerhed og stabilitet.

KBase-funktioner

Google Maps-integration

Giver brugerne mulighed for at lokalisere projekter og bruge satellitbilleder som grundlag for at tegne taggrænser, modulfelter og begrænsede områder.

Automatisk belastningsbestemmelse

Beregner automatisk gældende vind- og snelaster baseret på projektets placering, bygningsegenskaber og terrænkategori. Beregningerne tager hensyn til relevante nationale annekser i Eurocode.

Intuitiv tageditor

Tilbyder grafiske værktøjer til at skabe designs til skrå tage, flade tage og metaltage. Brugere kan definere tagmål, hældninger, kanter, forhindringer og begrænsede områder.

Statisk verifikation

Genererer projektspecifik strukturanalyse, der viser stabiliteten og udnyttelsen af det foreslåede monteringssystem. For flade tage kan den bestemme den nødvendige ballast til at modstå vindlaster.

Materialeliste

Opretter automatisk en redigerbar liste over de nødvendige K2-komponenter, herunder skinner, tagkroge, klemmer, forbindelser, fastgørelseselementer og ballastelementer.

K2+-grænseflade

Overfører projektoplysninger til kompatible applikationer til elektrisk design og inverterplanlægning, hvilket reducerer dobbelt dataindtastning mellem strukturelle og elektriske arbejdsgange.

Flersproget support

Tilbyder lokaliserede grænseflader, beregningsregler og regionale standarder for flere markeder, hvilket gør den velegnet til internationale solcellevirksomheder.

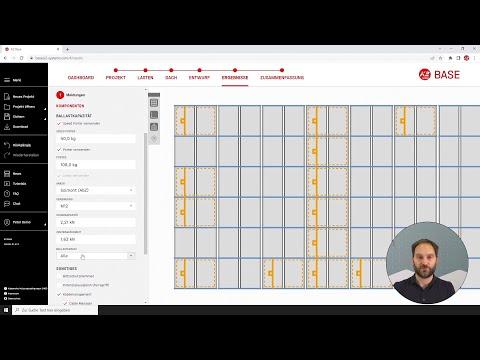

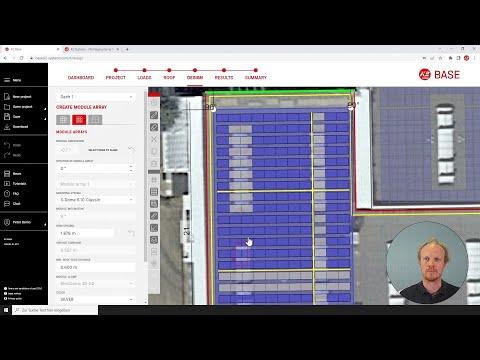

Skærmbilleder

KBase-priser

KBase leveres af K2 Systems som en gratis onlinetjeneste til dets kunder og professionelle partnere.

Gratis adgang

Der er intet abonnementsgebyr eller forudgående softwareomkostninger. Brugere skal oprette en gratis MyK2-konto for at gemme, redigere og administrere projekter.

Demo og træning

Instruktionsvideoer, webinarer, dokumentation og andet træningsmateriale er tilgængeligt for at hjælpe brugerne med at lære platformen at kende, før de opretter deres første komplette projekt.

Ingen brugsbaserede gebyrer

Der er ingen offentligt anførte gebyrer pr. projekt eller brugsgebyrer baseret på systemstørrelse, projektvolumen eller designkompleksitet.

Krav om K2-hardware

Selvom softwaren er gratis, er den beregnet til at understøtte projekter, der bruger K2 Systems monteringshardware. Platformens komponentvalg og beregninger er baseret på K2-produkter.

KBase-integrationer

KBase inkluderer integrationer via K2+-grænsefladen for at forbinde strukturel planlægning med valg af inverter, elektrisk design, ingeniørarbejde og projektdokumentation.

Integrationer til inverter og elektrisk design

• SolarEdge
• SMA
• Fronius
• Kostal
• GoodWe
• Archelios Pro
• PV*SOL Premium

Ingeniørarbejde og tilladelser

• GreenLancer: Understøtter overførsel af projektinformation til solingeniør- og tilladelsestjenester.

K2 Systems-applikationer

• K2 DocuApp: Understøtter projektdokumentation og digitale signeringsarbejdsgange.
• K2 CheckApp: Giver brugere mulighed for at registrere projektinformation på mobile enheder under undersøgelses- og budgivningsfaserne.

Sådan opsætter du KBase

1. Besøg K2 Systems’ side for digitale tjenester, og åbn KBase-login.
2. Opret en gratis MyK2-konto med din professionelle e-mailadresse.
3. Log ind og konfigurer din brugerprofil, foretrukne enheder, sprog og regionale standarder.
4. Opret et nyt projekt og indtast dets adresse for at åbne Google Maps satellitvisning.
5. Definer tagtype, dimensioner, hældning, beklædning og strukturelle parametre.
6. Vælg de fotovoltaiske moduler fra den integrerede komponentdatabase.
7. Følg den vejledte arbejdsgang for at færdiggøre monteringsdesignet og generere resultaterne.

Sådan bruger du KBase

1. Opret projektet

Indtast projekt- og kundeoplysningerne og brug Google Maps-grænsefladen til at finde bygningen.

2. Definer taget

Tegn taggeometrien, angiv dens hældning og dimensioner, og marker forhindringer såsom skorstene, ovenlysvinduer, ventiler og begrænsede områder.

3. Vælg PV-modulerne

Vælg det ønskede fotovoltaiske modul fra den integrerede database, som indeholder mere end 150.000 produktposter.

4. Vælg monteringssystemet

KBase anbefaler en kompatibel K2-monteringsløsning, såsom SingleRail eller Dome 6, baseret på tagtypen og projektparametrene.

5. Opret modulfelterne

Placer de nødvendige modulfelter på taget. Softwaren beregner monteringslayoutet, skinneplaceringen, fastgørelsespunkterne og andre strukturelle krav.

6. Gennemgå de strukturelle resultater

Gennemgå strukturel udnyttelse, vind- og snelaster, fastgørelseskrav og eventuel ballast, der kræves til fladtagssystemer.

7. Eksporter projektet

Generer en PDF-rapport, monteringsplan, ballastplan og stykliste til indkøb og installation.

Hvad du kan administrere med KBase

• Projektporteføljer: Organiser og filtrer aktuelle, planlagte og afsluttede solprojekter fra et centraliseret dashboard.
• Strukturelle rapporter: Producer PDF-dokumenter, der indeholder verificerbare statiske beregninger til ingeniører og bygningsmyndigheder.
• Styklister: Opret og rediger lister over K2-monteringskomponenter til indkøb og distribution.
• Monteringsplaner: Generér visuelle installationstegninger til teams, der arbejder på taget.
• Ballastplaner: Beregn og visualisér vægtfordeling for fladtagssystemer.
• Dataeksporter: Overfør projektinformation til kompatible el-design-, ingeniør-, regneark- og CAD-applikationer.

KBase ofte stillede spørgsmål

Hvad gør KBase?

KBase er et webbaseret værktøj til planlægning af solcellemonteringssystemer. Det giver installatører mulighed for at oprette taglayouts, beregne vind- og snelaster, verificere strukturel stabilitet og generere en komplet liste over K2-komponenter, der kræves til installation.

Hvem er KBase bedst egnet til?

KBase er bedst egnet til solcelleinstallatører, projektplanlæggere og ingeniører, der bruger monteringshardware fra K2 Systems. Det er særligt nyttigt for teams, der skal overholde strukturelle standarder såsom Eurocode.

Er KBase gratis?

Ja. KBase er en gratis tjeneste leveret af K2 Systems. Brugere skal registrere sig for en MyK2-konto for at gemme og administrere deres projekter, men der er ingen standardabonnements- eller projektgebyrer.

Hvad koster KBase?

KBase har ingen separat softwarelicensomkostning. De resulterende designs bruger dog monteringskomponenter fra K2 Systems, som skal købes gennem K2 eller en autoriseret forhandler.

Hvad er de vigtigste begrænsninger ved KBase?

Den vigtigste begrænsning er, at KBase kun understøtter monteringshardware fra K2 Systems. Det fokuserer også på strukturelt monteringsdesign og leverer ikke det samme niveau af el-, produktions- eller finansiel analyse som omfattende solcelledesignplatforme.

Hvad er de bedste alternativer til KBase?

Almindelige alternativer inkluderer Schletter Configurator og Esdec Calculator til producentspecifikt monteringssystemdesign. OpenSolar, Aurora Solar og HelioScope leverer bredere solcelledesignfunktionalitet, der inkluderer el- og energiproduktionsanalyse.
